Тепловычислители ВКТ-9-02 (6Q/6P/6T) предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления) и вычислений по результатам измерений количества теплоносителя и тепловой энергии (количества теплоты) в водяных системах теплоснабжения. Вычислители могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления по ГОСТ Р 51649-2014.
Общее описание
Общее описание
Общие характеристики:
- Подключаемые датчики:
- - преобразователи расхода (Q)
- до 6 шт.
- - преобразователи давления (P)
- до 6 шт.
- - преобразователи температуры (T)
- до 6 шт.
- Коммуникационные порты
- RS-232 или RS-485 (по заказу) или USB (по заказу)
- Электропитание
- встроенная батарея 3,6В (8,2 А*ч) или =10..30В (только для вычислителей с модулем питания)
- Климатическое исполнение
- -10..+50 С
- Габаритные размеры
- 197 х 145 х 65 мм
- Масса
- 0,75 кг
- Межповерочный интервал
- 4 года
Функциональные характеристики:

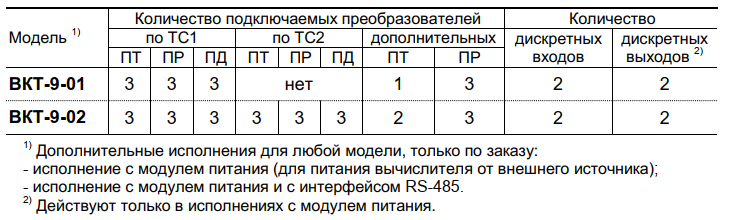

Тепловычислители ВКТ-9-02 обеспечивают измерения тепловой энергии для одной и/или двух закрытых или открытых тепловых систем (ТС1 и ТС2).
Модели, входящие в серию:
- ВКТ-9-02
- ВКТ-9-02 с БП
Модели, входящие в серию:
- ВКТ-9-02
- ВКТ-9-02 с БП
Подключаемые датчики:
- Водосчетчики (ВС):
Применяются ВС только с импульсным выходом с весом импульса от 0,001 до 10000 литров. Выходная цепь ВС может быть: пассивной (геркон или открытый коллектор), или активной (ТТЛ, КМОП и т. п.).
Частота импульсов пассивной цепи ВС – не более 16 Гц при длительности состояния «разомкнуто» более 50 мс. В «замкнутом» состоянии сопротивление цепи должно быть менее 3 кОм при напряжении менее 0.5 В, «разомкнутом» – более 3 МОм или токе утечки менее 1 мкА.
Частота импульсов активной цепи ВС – не более 1000 Гц при длительности каждого состояния выходной цепи ВС не менее 0,5 мс. Напряжение активной цепи ВС: в состоянии высокого уровня («Н») – 2,4..5 В, в состоянии низкого уровня («L») – ± 0,4 В. Выходное сопротивление цепи не более 10 кОм.
- Термометры сопротивления (ТС):
Применяются однотипные ТС, имеющие характеристику 100П, 500П, Pt100, Pt500.
- Преобразователи избыточного давления (ПД):
Используются ПД с выходным сигналом 0..5 мА, 0..20 мА, 4..20 мА и верхним пределом измерений не более 2,5 МПа (25 кгс/см2).
Подключаемые датчики:
Применяются ВС только с импульсным выходом с весом импульса от 0,001 до 10000 литров. Выходная цепь ВС может быть: пассивной (геркон или открытый коллектор), или активной (ТТЛ, КМОП и т. п.).
Частота импульсов пассивной цепи ВС – не более 16 Гц при длительности состояния «разомкнуто» более 50 мс. В «замкнутом» состоянии сопротивление цепи должно быть менее 3 кОм при напряжении менее 0.5 В, «разомкнутом» – более 3 МОм или токе утечки менее 1 мкА.
Частота импульсов активной цепи ВС – не более 1000 Гц при длительности каждого состояния выходной цепи ВС не менее 0,5 мс. Напряжение активной цепи ВС: в состоянии высокого уровня («Н») – 2,4..5 В, в состоянии низкого уровня («L») – ± 0,4 В. Выходное сопротивление цепи не более 10 кОм.
- Термометры сопротивления (ТС):
Применяются однотипные ТС, имеющие характеристику 100П, 500П, Pt100, Pt500.
- Преобразователи избыточного давления (ПД):
Используются ПД с выходным сигналом 0..5 мА, 0..20 мА, 4..20 мА и верхним пределом измерений не более 2,5 МПа (25 кгс/см2).
Подключаемые датчики:

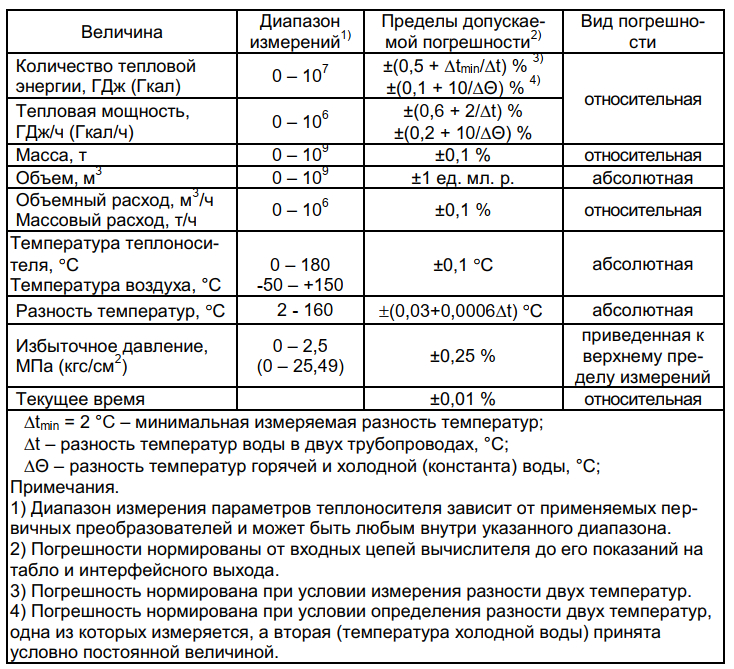

Метрологические характеристики:

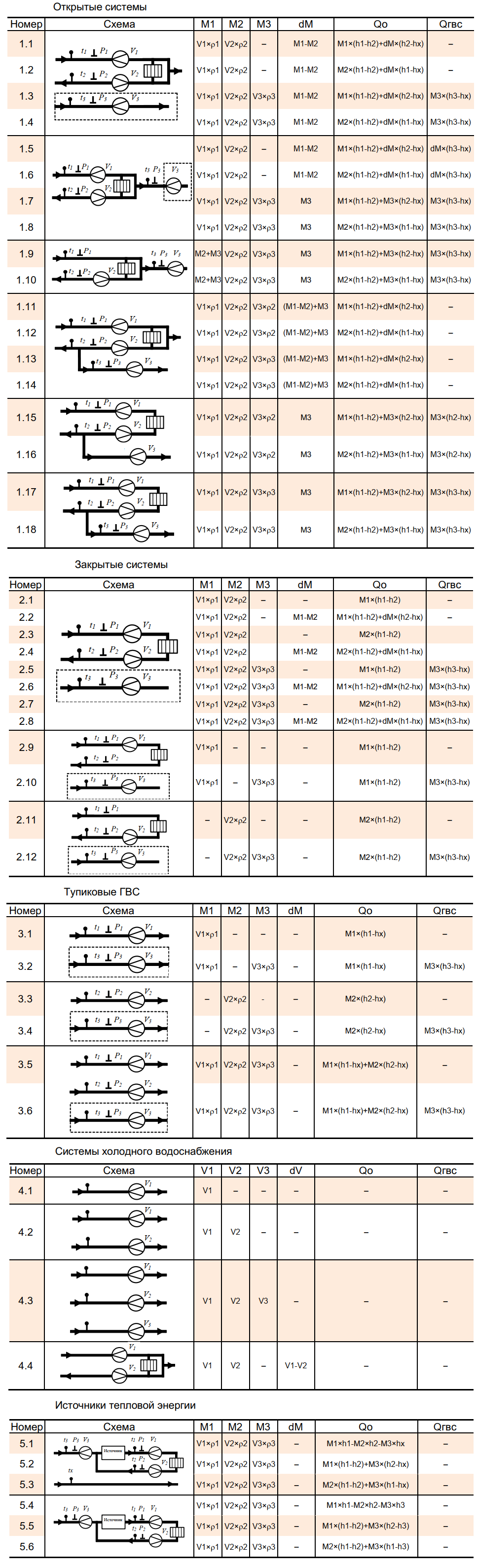

Схемы потребления:
Тепловычислители заказывают в комплекте с:
- расходомеры электромагнитные (ПРЭМ, Питерфлоу, Мастерфлоу и .т.п.) (перейти к описанию);
- комплекты термопреобразователей (КТПТР, КТСП-Н, КТС-Б и т.п.) (перейти к описанию);
- преобразователи давления (СДВ-И, МТ100М, Корунд и т.п.) (перейти к описанию);
- блоки питания (5ВР220, 10ВР220, ИЭС6 и т.п.) (перейти к описанию);
- адаптеры, устройства связи (АДР, АДП, АДС и т.п.) (перейти к описанию).
