Срок изготовления: 20 — 30 рабочих дней
Трубки напорные НИИОГАЗ L=1,5 м; исп. "В" с термопарой предназначены для определения скорости и расхода газопылевых потоков методом измерения динамического давления газа (ГОСТ 17.2.4.06-90. "Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения").
Общее описание
Общее описание
Общие характеристики:
- Исполнение
- "В" (вентиляционное)
- Длина трубки
- 1,5 м
- Диапазон измерений скорости воздушного (газового) потока
- 2..30 м/с
- Термопара
- ХА (К), класс допуска 2
- Средний коэффициент преобразования динамического (скоростного) давления
- 0,5..0,7 Кт
- Пределы допускаемой относительной погрешности определения коэффициента преобразования трубки
- ±5%
- Наружный диаметр
- 2х8 мм
- Стандартная длина наконечника трубки
- 45 мм
- Диапазон рабочих температур с нормированной погрешностью
- -40..+40 С
- Предельный диапазон рабочих температур
- -40..600 С
- Масса
- не более 1,3 кг
- Межповерочный интервал
- 1 год
Краткое описание:
Применяются в комплекте с дифференциальными манометрами цифровыми ДМЦ-01М с каналом ввода температуры для замеров запыленных и легко конденсируемых газов в газоходах и вентиляционных системах.
Трубка напорная модификации НИИОГАЗ представляет собой две стальные трубки, спаянные между собой по длине. Трубка для приема полного давления изогнута навстречу потоку и заканчивается коническим наконечником. Прорезь второй трубки воспринимает статическое давление.
Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, поливинилхлоридными, резиновыми) необходимой длины (приобретаются дополнительно). Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.
Трубка напорная модификации НИИОГАЗ с термопарой предназначена для работы в комплекте с дифференциальным манометром ДМЦ-01М, имеющим канал автоматического ввода температуры (опция). При измерениях скорости и объемного расхода газопылевых потоков таким комплектом отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.
Используется термопара тип ХА(К), кл. 2. Манометром ДМЦ-01М с каналом ввода температуры осуществляется индикация температуры газового потока в диапазоне от 0 до плюс 600 С (от 273 до 873 К).
Периодическая поверка термопары не производится. По окончании срока действия первичной поверки (4 года) осуществляется замена термопары на новую.
Трубка напорная модификации НИИОГАЗ представляет собой две стальные трубки, спаянные между собой по длине. Трубка для приема полного давления изогнута навстречу потоку и заканчивается коническим наконечником. Прорезь второй трубки воспринимает статическое давление.
Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, поливинилхлоридными, резиновыми) необходимой длины (приобретаются дополнительно). Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.
Трубка напорная модификации НИИОГАЗ с термопарой предназначена для работы в комплекте с дифференциальным манометром ДМЦ-01М, имеющим канал автоматического ввода температуры (опция). При измерениях скорости и объемного расхода газопылевых потоков таким комплектом отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.
Используется термопара тип ХА(К), кл. 2. Манометром ДМЦ-01М с каналом ввода температуры осуществляется индикация температуры газового потока в диапазоне от 0 до плюс 600 С (от 273 до 873 К).
Периодическая поверка термопары не производится. По окончании срока действия первичной поверки (4 года) осуществляется замена термопары на новую.
Форма заказа:
НИИОГАЗ 1,5 м исп. "В" с термопарой Трубка напорная (с поверкой)
НИИОГАЗ - модификация
1,5 м - длина трубки;
исп. "В" - исполнение ("В" - вентиляционное; скорость потока 2..30 м/с);
с термопарой - наличие термопары в комплекте.
НИИОГАЗ - модификация
1,5 м - длина трубки;
исп. "В" - исполнение ("В" - вентиляционное; скорость потока 2..30 м/с);
с термопарой - наличие термопары в комплекте.

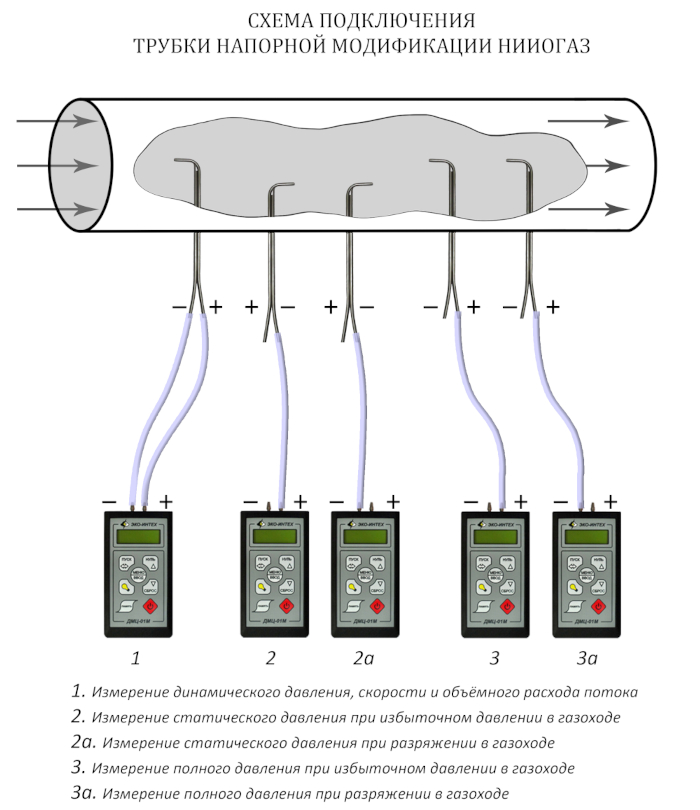

Схема подключения трубки напорной НИИОГАЗ к манометру ДМЦ-01:
Комплект поставки:
- Трубка напорная НИИОГАЗ с термопарой (приемник полного и статического давления);
- Руководство по эксплуатации.
- Руководство по эксплуатации.

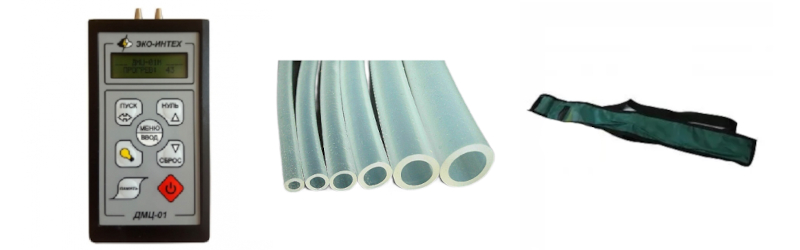

Используются совместно с:
- ДМЦ-01М + t - исполнение с опцией "канал ввода температуры" (с первичной поверкой)(перейти к описанию)
- ДМЦ-01М + t + RS-232 - исполнение с опциями "канал ввода температуры" и "RS-232" (с первичной поверкой)(перейти к описанию)
- ДМЦ-01М + t + RS-232 + память - исполнение с опциями "канал ввода температуры", "RS-232" и "память" (с первичной поверкой)(перейти к описанию)
- Силиконовые соединительные трубки (перейти к описанию)
- Чехол для трубки напорной длиной 1,5 м (перейти к описанию)
